Датчик абсолютного давления EJA310A

Внесен в госреестр.
Межповерочный интервал – 2 года

Датчик абсолютного давления EJA310A относится к поколению преобразователей давления серии DPharpEJA, использующих в качестве чувствительного элемента кремниевый резонатор – собственную уникальную разработку фирмы Иокогава.

EJA310A предназначен для измерения абсолютного давления различных сред: жидкости, газа, пара.

Основные характеристики:
    • Погрешность измерений
              -   +/- 0,15% от шкалы (для капсул M, A)
              -   +/- 0,20% от шкалы (для капсулы L)
              -   +/- 0,075% от шкалы при наличии опции /HAC
    • Стабильность измерения +/-0,1% от ВПИ в течение 60 месяцев
    • Пределы измерения

Капсула	Диапазон измерения, кПа	Диапазон перенастройки шкалы, кПа
L	0…10	0…0,67 / 0…10
M	0…130	0…1,3 / 0…130
H	0…3000	0…30 / 0…3000

Допускается полное смещение (подстройка) нуля в пределах диапазона измерения капсулы.

   • Выходной сигнал 4-20мА с функцией цифровой связи по протоколу BRAIN или HART, FoundationFieldbus.
   • Диапазон допустимых температур:
              - измеряемой среды:
                       -   -40…120°С (для капсул M, A)
                       -   -40…100°С (для капсулы L)
              - окружающей среды: -40…85°С (с индикатором -30…80°С)
   • Конструктивное исполнение
              - пылевлагозащищенное (IP67)
              - искробезопасное (EExiaIICT4)
              - взрывонепроницаемое (EExdIICT6)

Для получения более полной информации необходимо связаться с нами
по тел.: (044) 247-08-86, 289-00-43 или по E-mail: prib-impex@ukr.net

Датчик абсолютного давления прямого монтажа EJA510A

Внесен в госреестр.
Межповерочный интервал – 2 года

Датчик абсолютного давления EJA310A относится к поколению преобразователей давления серии DPharpEJA, использующих в качестве чувствительного элемента кремниевый резонатор – собственную уникальную разработку фирмы Иокогава.

Преобразователь абсолютного давления EJA510A представляет собой датчик прямого монтажа.
Благодаря такой конструкции, этот датчик более легкий и дешевый, чем остальные датчики серии EJA.

EJA510A предназначен для измерения абсолютного давления различных сред: жидкости, газа, пара - везде, где его точность удовлетворяет требованиям к измерениям, а также – на позициях с высоким (до 50 МПа) абсолютным давлением.

Основные характеристики:
    • Погрешность измерений  +/- 0,2% от шкалы
    • Стабильность измерения +/-0,1% от ВПИ в течение 60 месяцев
    • Пределы измерения

Капсула	Диапазон измерения, кПа	Диапазон перенастройки шкалы, кПа
А	0…0,2	0…0,01 / 0…0,2
B	0…2	0…0,1 / 0…2
C	0…10	0…0,5 / 0…10
D	0…50	0…5 / 0…50


Допускается полное смещение (подстройка) нуля в пределах диапазона измерения капсулы.

   • Выходной сигнал 4-20мА с функцией цифровой связи по протоколу BRAIN или HART, FoundationFieldbus.
   • Диапазон допустимых температур:
              - измеряемой среды  -40…120°С
              - окружающей среды: -40…85°С (с индикатором -30…80°С)
   • Конструктивное исполнение
              - пылевлагозащищенное (IP67)
              - искробезопасное (EExiaIICT4)
              - взрывонепроницаемое (EExdIICT6)

Для получения более полной информации необходимо связаться с нами
по тел.: (044) 247-08-86, 289-00-43 или по E-mail: prib-impex@ukr.net

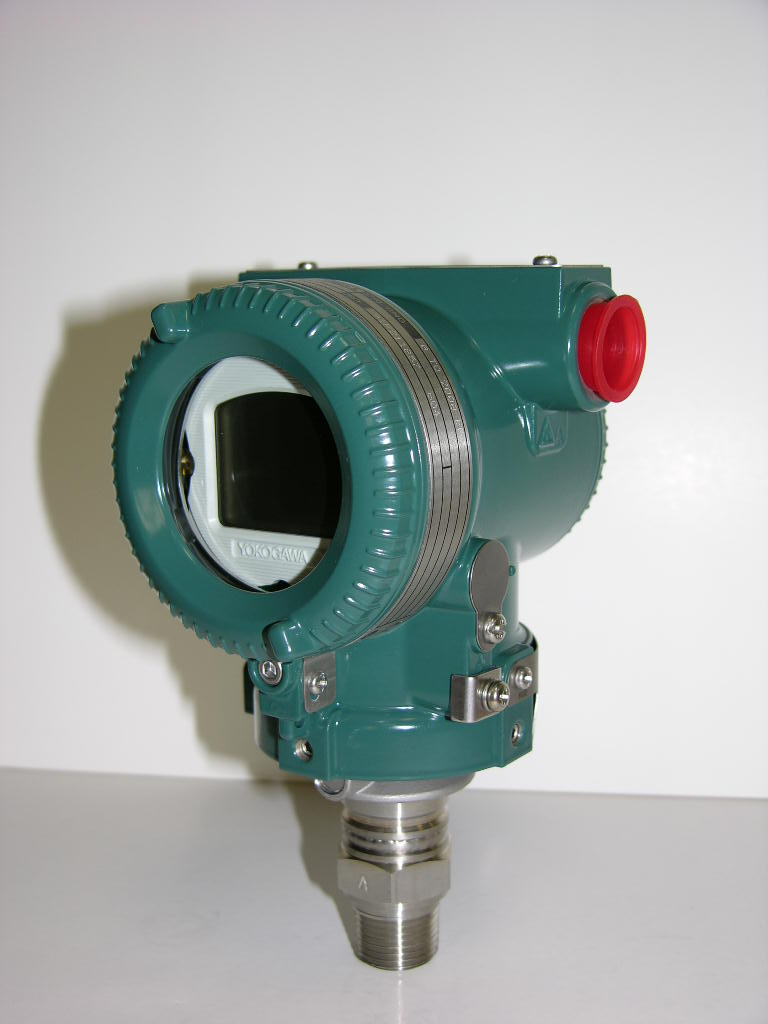

NEW !!!  Датчик абсолютного давления EJX510A (штуцерного типа)

Внесен в госреестр.
Межповерочный интервал – 2 года

Датчик абсолютного давления EJX510A (ввертного типа) предназначен для измерения абсолютного давления различных сред: жидкости, газа, пара. Датчик обеспечивает быстрый отклик, позволяет осуществлять дистанционный контроль.
К другим важным свойствам датчика относятся быстрый отклик, дистанционная и установка параметров посредством цифровой связи, функция самодиагностики и дополнительный выход состояния для сигнализации по верхнему/нижнему пределу давления.

Основные характеристики:
    • Погрешность изммерений +/-0,1% шкалы.
    • Стабильность измерения +/-0,1 от ВПИ (верхний предел измерения) в течение 10 лет.
    • Пределы измерения/шкалы

Капсула	Диапазон измерения, МПа	Диапазон перенастройки шкалы, МПа
А	-100...200кПа	0-8...0-200кПа
В	-1...2	0-0,04...0-2
С	-0,1...10	0-0,2...0-10
D	-0,1...50	0-1...0-50

    • Смещение нуля   Допускается полное смещение нуля вниз (подавление нуля) в пределах диапазона измерения капсулы.
    • Максимальное рабочее давление (МРД):
       - капсула А: 200кПа;
       - капсула В: 2МПа;
       - капсула С: 10МПа;
       - капсула D: 50МПа.
    • Выходной сигнал:
       - 4...20мА с функцией цифровой связи по BRAIN или HARTпротоколу;
       - Foundation Fieldbus;
       - реле сигнализации (опция);
       - программно может быть задан линейным, или произвольно сегментно линеаризован.
    • Время отклика - 95мс
    • Температура процесса   -40 ... 120 0С
    • Температура окружающей среды:
       -  -40...85 0С (без индикатора)
       -  -30...80 0С (индикатором)
    • Питание  10,5...42В постоянного тока.
    • Материал контактирующий со средой:
       - мембрана - SUS316L, Хастеллой С-276, тантал, титан
   • Конструктивное исполнение
              - пылевлагозащищенное (IP67)
              - искробезопасное (EExiaIICT4)
              - взрывонепроницаемое (EExdIICT6)

Для получения более полной информации необходимо связаться с нами
по тел.: (044) 247-08-86, 289-00-43 или по E-mail: prib-impex@ukr.net
